1、參數配置
5水/5塵，2個中置掃盤，帶3檔調速；中置超寬吸嘴；江鈴64kW增壓副發動機；**液壓閥；大力馬達；德國高壓水泵；威龍低壓水泵；3mm不鏽鋼垃圾箱；不鏽鋼水箱；德國**器；尾部箭頭燈；機油壓力報**；垃圾箱溢滿報**，垃圾箱滿作業自停；水箱低位報**；倒車及右掃監視器；多達16條語音提示；防傾倒垃圾翻車保護，檢修安全保護，倒車吸盤保護；20m高壓衝洗卷盤；後噴霧降塵；刷臂轉動機構使用德國進口高新耐磨工程隔套，免打黃油；精密冷彎無縫液壓油管；CAN總線集成式運動**器，一鍵電腦**。

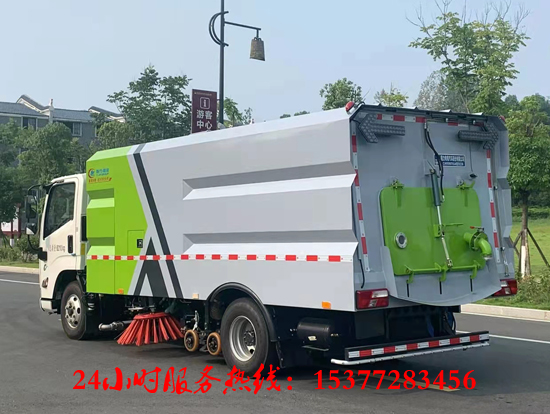

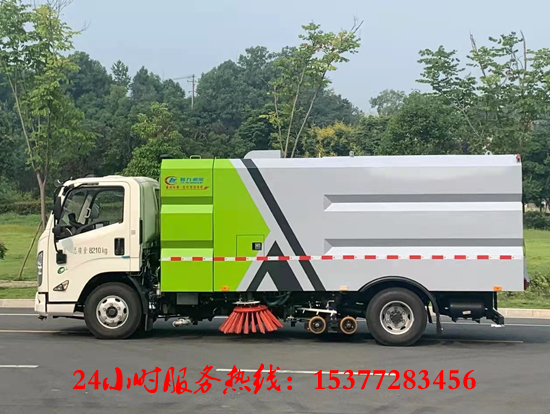

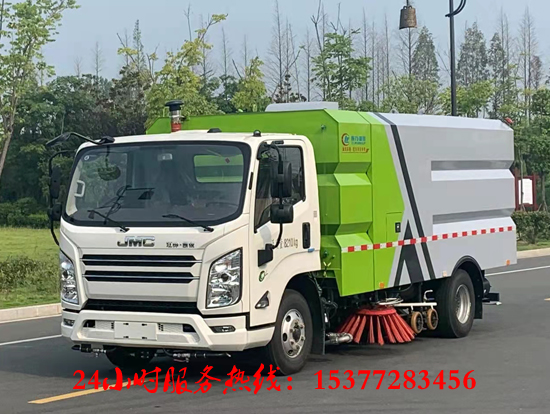

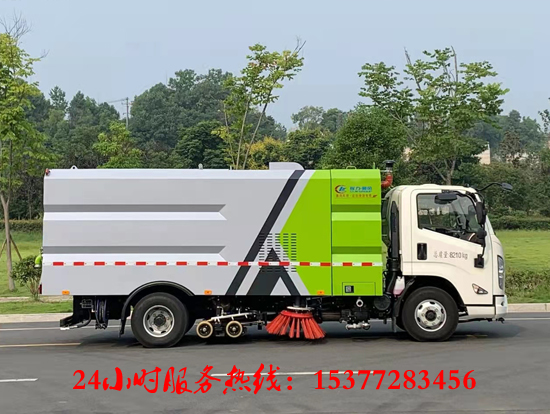

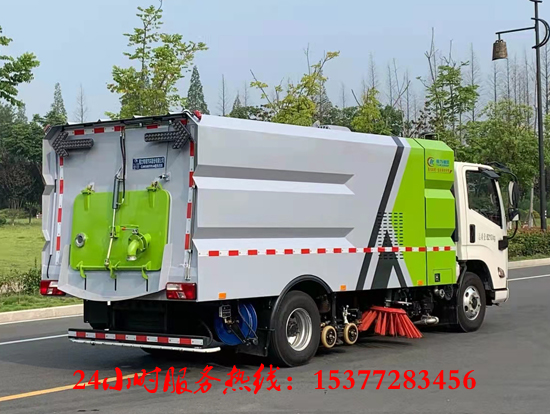

車輛型號 CLW5080TXSJ6型洗掃車
二類底盤型號 JX1083TK26
軸距 3815 mm
前/後懸 1155/1890 mm
發動機型號/功率 底盤發動機 JX4D306H 112(kw)/152
副發動機 JX493ZG3 / JE493ZG5 64 kW
**爬坡角 30%
**小轉彎直徑 ≤16m
排放 GB3847-2005,GB17691-2018
加速行駛車外噪聲 ≤84dB（A），滿足噪聲二階段要求
**車速 115 km/h
接近角 20°
離去角 10°
質量參數 整備質量 6800 kg
**總質量 8210 kg
尺寸參數 外形尺寸（長×寬×高） 6860X2220,2275X2650 mm
**小離地高度 250 mm
高壓清洗 清洗速度 3~20 Km/h
清洗寬度 3 m
清洗水壓力 10 MPa
水泵流量 115 L/min
吸掃作業 清掃效率 ≥95%
**吸入粒度 110 mm
吸掃寬度 3 m
**清掃能力 60000 m2/h
碟形盤刷外伸尺寸 ≥400 mm
吸掃行駛速度 3-20 km/h
罐體 水罐額定容量 5 m3
垃圾箱 垃圾箱額定容量 5 m3
卸料門開啟角度 ≥90°
液壓係統 型式 開式、電氣**
主要元件 齒輪泵、液壓馬達、液壓缸、電磁閥
係統壓力 16 MPa
液壓油箱容量 60 L
油溫 60 ˚C
電氣係統 型式 DC12 V
電壓 12 V
蓄電池 12 V
高壓水係統 型式 柱塞泵
型號 德國PT36
係統壓力 10 MPa
轉速 1150 r/min
水閥型式 氣控高壓球閥
水閥壓力 7 MPa
噴嘴型式 高壓洗滌型
水濾器 濾網式
灑水係統 主要部件 電動隔膜泵、水濾器、噴嘴等
低壓水係統 型號 威龍40/50
流量 40 m3/h
揚程 50 m
掃盤裝置 型式 中置兩個掃盤，液壓馬達驅動，轉速可調，可****，具有自動避讓功能
掃盤直徑 850 mm
掃盤速度 高；中；低
掃盤角度 前傾：4-6度    外傾：4-7度
吸盤 型式 雙吸口，液壓**，彈簧懸浮。
吸口直徑 180 mm
吸盤寬度 1800 mm
側噴杆 V型噴杆，具有自動避讓功能
2、隨車工具
序號 名稱 數量 備注
1 消防水帶 2根 一根用於加水，一根用於排汙
2 消防扳手 1把 用於拆卸消防栓
3 高壓噴** 1套 用於高壓噴**使用
4 備胎 1個
5 手動液壓泵搖杆 1根 用於手動液壓泵的啟動
3、隨車備件
序號 名稱 數量
1 刷毛 1套
2 後門密封條 1條
3 風機密封條 1條
4 吸塵筒密封條 2條
4、進口配置
序號 名稱 型 號 規 格 製造廠名
1 高壓水泵 PT36 德國PINFL
2 自動卸菏閥 VB200/150 德國PINFL
3 溢流閥 VS200-180 德國PINFL
4 電控箱**器 德國STW
5 旋紐開關 日本和泉
6 液壓閥 SWH-G02-C4-D2H **百部精機

產品功能特點
1、工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下麵、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，並進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，並源源不斷地被吸到垃圾箱中，實現路麵清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓後通過高壓管路**閥等分別輸送到吸嘴內噴水杆和左、右噴水杆，各噴杆上裝有多個特製的不鏽鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小於3.0m的U形水刀，直接衝洗路麵，衝洗路麵後的水被吸回到垃圾箱中，實現路麵洗掃。
路沿和路沿石立麵洗刷：利用掃盤的左或右立掃，左或右噴杆上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立麵進行洗刷作業。
後噴霧：在洗掃車後部垃圾箱下方配有噴霧噴杆，噴霧噴杆上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開後噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓衝洗：利用離心水泵的低壓力、大流量對路麵進行衝洗作業，作灑水車用。

2、功能介紹
1）該車集掃路車、灑水車和高壓清洗車功能於一體，具備路麵清掃、路麵洗刷、高壓清洗、低壓衝洗、路緣石洗刷、垃圾收集、汙水回收、噴霧降塵和道路隔離牆清洗、小廣告清洗等多種作業功能。
2）采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴杆）＋左右高壓側噴杆”的結構。

3）采用**的CAN總線、智能化一鍵**技術，全部作業均在駕駛室內完成，作業時，隻需選定作業模式後，各作業機構的啟動與關停由程序自動**。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。

4）在一鍵**技術基礎上增加副發動機手動油門**係統，可根據路況**調節油門大小，有效增強洗掃效果，減少油耗。

5）多達16條的語音提示和音樂報**，準確播報各種安全提示和故障點。
6）具備倒車保護裝置，在作業過程中如遇緊急倒車，智能化的**係統會自動停止作業並收回掃盤、吸盤和側噴杆；具有防止舉升垃圾箱翻車保護；具有檢修安全保護。
7）具備垃圾箱舉升安全保護裝置，在後門未打開狀態下，確保垃圾箱無法舉升。

8）安全棒未放下時，智能係統將禁止垃圾箱回位，可有效防止維修時的事故發生。

9）采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴杆離地間隙小、水流衝擊力大，能直接將汙水送**吸口，作業飛濺少，汙水吸淨率高。
10）整車外型采用折筋結構，有效減輕自重，增強垃圾箱的強度和剛度；整車采用兩節式，前置連接式水箱，結構合理，可拆卸，方便維修。

11）後門關閉鎖緊機構采用鎖鉤式，穩定性好，密閉性好。

12）副發動機帶車用離心式離合器，當轉速達到1100轉，離合器帶動風機和高壓水泵工作，有效避免風機、高壓水泵、發動機的損壞。
13）高壓水泵采用德國進口泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過空循環、安全閥和溢流閥三重保護，有效防止高壓水泵損壞。
14）進口優質液壓閥，可以確保整車液壓動作的穩定性和流暢性。

15）優質液壓馬達，可以確保掃盤轉動的穩定性，使用壽命長。

16）汙水箱內采用大平麵斜坡結構，**卸料角度可達50度，更易於傾倒垃圾。汙水箱內設置了防溢滿報**和作業自停裝置，可防止汙水作業時從吸管溢出，造成二次汙染；汙水箱內的高壓噴淋清洗裝置在傾倒垃圾後可對汙水箱進行自動清洗，大大減輕了操作人員的勞動強度。

17）垃圾箱采用3mm不鏽鋼材質，可以防止一般性腐蝕，延長使用壽命。

18）清水箱內設有低水位傳感報**係統，無水時自動報**，防止水泵缺水損壞。

19）側後部裝有機械式自動卷繞衝洗卷盤，配20m高壓軟管和不同角度的清洗**，可用於清洗車身和其它設備和**。

20）在右掃盤及垃圾箱後部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫麵可分別切換到右掃盤位置及垃圾箱後部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。

21）液壓係統齒輪泵采用國產優質泵，性能可靠，閥件的生產製作商是國際認定的專業液壓組件生產廠。
22）在液壓係統中增設了一個手動泵，使係統在遇到特殊情況時，如**發動機無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的複位。具有防液壓滲漏功能。

23）掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
24）雙層不鏽鋼吸塵筒，便於吸塵筒長期磨損後的更換。
