一、產品介紹
我公司生產的垂直式垃圾壓縮站，是我公司根據國內環衛設備的具體情況，借鑒國內外垃圾處理的**技術合工藝而研製開發的**產品，我公司生產的垂直式垃圾壓縮站，擁有自主知識產權。我公司生產的垂直式垃圾壓縮站，解決了傳統式垃圾堆放過程中產生的髒亂，惡臭及蚊蟲蒼蠅滋生等問題，在垃圾轉運過程中又杜絕了二次汙染，同時提高了垃圾車轉運效率，減輕了工人勞動強度，大大降低運行成本。該產品在垃圾壓縮比、作業效率、環保效果，以及自動化程度上均優於其它同類設備。
我公司生產的垂直式垃圾壓縮站主要由機架、垃圾箱總成、壓縮機構、推鏟機構、閘門機構、液壓係統、**係統等組成。
垃圾箱體全地埋、三支油缸分級接力垂直壓縮技術，工作高度低，壓縮力大，垃圾壓實密度高，垃圾脫水率高；運行平穩，可靠安全；投料口大，機動車投料方便，維護保養方便，操作簡單，可手動或自動操作，適應於街道和鄉鎮垃圾轉運站以及老站改造。
二、產品適用範圍
垂直式垃圾壓縮站是專門針對城市生活垃圾壓縮密實、中轉運輸設計的垃圾壓縮處理站。該設備工作高度低，投料口大，機動車投料方便，設備維護保養方便，操作簡單，可手動或自動操作，適應於環衛、**、**、小區垃圾收運以及老站改造（見表2-1）。
表2-1產品適用範圍表
項目 適用範圍 備注 項目 適用範圍 備注
室內站 適用 - 上料方式 人力、電動收集車 -
配套電源 380V/50Hz 長×寬×深 配套車輛 4500/4700對接垃圾車 -
排汙口 排汙井、排汙管 通市政 人員配置 1人/站 -
供給水 市政自來水 -

三、主要技術參數
主要技術參數包含：壓縮機參數、垃圾塊參數以及配套**設備參數。
表3-1 主要技術參數表
項目 單位 型號及參數
產品型號 / ZYC8-A
理論垃圾處理能力 t/h 20
投料/壓縮腔容積 m3 ≥5.8
垃圾塊尺寸 mm 1650×1900×1400（長×寬×高）
垃圾塊重量 t/2塊 ≥8
垃圾塊密度 t/m3 ≥0.92
**壓縮力 kN 1200
設備能耗 kW (V) 18.5
箱體提升高度 mm 1700
係統工作壓力 MPa 21
地坑尺寸 mm 5550×2250×1700（長×寬×高）
收集車輛 / 人力、中小型機動收集車
配套垃圾轉運車輛 / 4500-4700軸距對接垃圾車（3塊）

注：地坑尺寸不含周邊牆體；滿足客戶個性化需求，**終參數以合同為準。

四、主要配置
4.1整體介紹
垂直式垃圾壓縮站是我公司根據國內垃圾處理現狀而研發的一種采用垂直式壓縮方式對垃圾進行壓縮減容、儲存的機電液一體化垃圾中轉處理裝備。
4.1.1 產品組成
垂直式垃圾壓縮站主要由：機架、垃圾箱總成、壓縮機構、閘門機構、推鏟機構、汙水排放係統、液壓係統、**係統、高壓清洗係統（選配）、噴霧降塵係統（選配）、噴霧除臭係統（選配）等部分組成。

4.1.2 工藝流程
垂直式垃圾壓縮站的作業流程為：垃圾收集→壓縮垃圾→**塊垃圾移動儲存→收集壓縮**塊垃圾→箱體舉升→垃圾裝車→複位進入下一輪垃圾收集。

圖4-5垂直式垃圾壓縮站工藝流程圖
4.1.3性能特點
垂直式垃圾壓縮站，為箱體地埋式，結構緊湊合理，占地麵積小。電氣和液壓係統**放置於垃圾壓縮機旁，美觀大方，同時方便維修，壓頭采用了一種高效壓縮機構，兩隻小油缸安裝在機架上，和壓縮大油缸各自構成**的液壓回路，壓縮垃圾時，兩隻小油缸不運動，僅大油缸帶動壓頭上下運動，縮短壓頭運動行程，從而節約了壓頭升降時間，提高工作效率。廣泛用於環衛、市政的垃圾收集。整機具有壓縮比高、裝載量大、操作方便、安全可靠、外形美觀等優點。其主要性能特點如下：
● 采用垂直壓縮技術，壓縮力大，垃圾壓縮後密度可達到0.92 t /m3以上，脫水率高。
● 采用接力壓縮技術降低了設備高度，建築物高度不低於8m。
● 采用整體式箱體結構，工作運行平穩，利用壓頭提升箱體，提高了設備的運行效率，實現了垃圾壓縮過程的全封閉作業。
● 壓頭、垃圾箱與立柱之間導向采用導向輪導向，導向性能好，導向靈活，不容

易卡滯，維護性好。
● 地坑內結構件表麵進行磷化處理，二層底漆+二層麵漆，極大地提高了箱體及推鏟機構的防腐性能。
● 關鍵部位材料選用高強度、高耐磨性鋼板，其硬度、耐磨性大大高於普通板，確保設備使用壽命長和維護維修成本低。
● 主要元器件采用進口和國內知名品牌，設備運行可靠性高。
4.2、結構部分
結構部分主要包括：機架、垃圾箱總成、壓縮機構、閘門機構、推鏟機構等。整體造型美觀，機構強度大，運行安全、穩定、可靠，防腐處理**。
4.2.1機架
機架是垂直式垃圾壓縮站的定位及導向的主要構件。4根立柱底部與地坑預埋件牢固焊接，頂部通過構件連接，機架需保證每根立柱的垂直度，以及間距在規定範圍內。每根支架立柱都配有導向板，垃圾箱總成及壓縮機構（含活動架及壓頭）通過立柱導向，實現平穩的上升及下降。機架上裝有安全鉤，在檢修時鉤住壓頭，防止壓頭意外下滑傷人和方便維修。其采用電液**，並具有互鎖功能。
垂直式垃圾壓縮站的機架立柱采用優質方形鋼管製作，結構設計簡單，強度和剛度高，穩定性好（見圖4-6）。
圖4-6機架

4.2.2垃圾箱總成
垃圾箱體是垂直式垃圾壓縮站的主體。它將各個係統和機構有機的連接起來，完成垃圾的收集、壓縮。垃圾箱體的頂部設有投料口，主要用於垃圾的收集；垃圾箱體插銷孔座，通過壓頭的四個液壓插銷將壓頭與垃圾箱體連接在一起，並通過壓縮油缸實現上升和下降；垃圾箱兩側各設置有4組導向滑塊，確保垃圾箱上升和下降平穩；同時垃圾箱體中段與推鏟機構、閘門機構共同組成了一個密閉的空腔，以實現垃圾的垂直壓縮；壓縮完的垃圾塊儲存在垃圾箱體的出料口端，一次可儲存2塊垃圾塊。
垂直式垃圾壓縮站的箱體主框架采用整體式箱體結構，垃圾儲存箱為全封閉；其側麵、底麵鋼板采用高強度鋼板製造，箱體側麵鋪設導軌。提高設備的運行效率和設備的可靠性，實現垃圾壓縮過程的封閉作業；另外，可根據用戶需求垃圾箱體采用熱噴鍍合金層工藝（選配），該工藝極大的提高了材料表麵的耐腐蝕性，產品經久耐用（見圖4-7）。

圖4-7垃圾箱總成
4.2.3壓縮機構

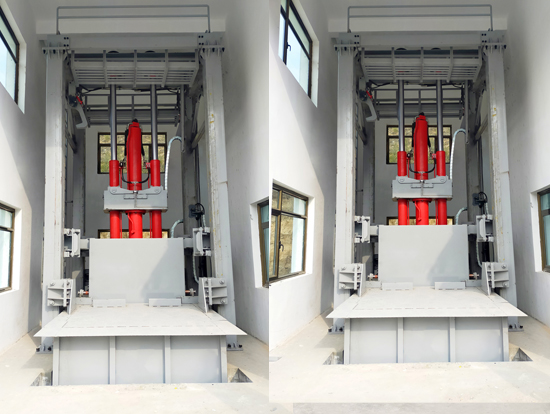

壓縮機構是垂直式垃圾壓縮站的關鍵部件。該機構是一種高效壓縮裝置，主要由油缸座組件和壓頭組成。油缸座組件兩隻小油缸一端固定在機架上；壓縮垃圾時，兩隻小油缸不運動，壓縮油缸帶動壓頭上下運動；壓縮力通過鎖鉤傳給立柱，兩隻小油缸不受力；壓頭通過插銷油缸與垃圾箱連接，兩支小油缸帶動壓頭提升垃圾箱。
垂直式垃圾壓縮站的壓縮機構的壓頭底部采用高強度鋼板和型鋼焊接而成；壓頭與壓縮油缸之間采用鉸聯接，無偏載影響；該機構整體布局合理，強度大，運行穩定、

4.2.4閘門機構
閘門機構位於垃圾箱體中部，與垃圾箱體、推鏟機構共同組成了一個密閉空腔，以實現垃圾垂直壓縮；閘門機構采用升降方式，雙液壓缸驅動，依靠垃圾箱體導向。收集、壓縮垃圾時，閘門處於關閉狀態；轉儲、轉運垃圾時，閘門處於舉升狀態。
垂直式垃圾壓縮站閘門機構采用升降門方式，用槽鋼和高強度鋼板焊接製作，強度高、密封性好、整體運行平穩可靠（見圖4-10）。

4.2.5推鏟機構
推鏟機構位於垃圾箱體內部一端，是垃圾轉儲、轉運的主要部件。它通過推鏟油缸提供動力完成垃圾的轉儲與裝車。推鏟機構通過推鏟油缸將壓縮後的垃圾塊推送**垃圾儲存倉。垃圾箱滿箱後，推鏟機構將垃圾推卸**垃圾轉運車後複位。
垂直式垃圾壓縮站的推鏟機構主要采用高強度鋼板和型鋼焊接而成，布局合理；推鏟機構工作時受力均勻、不偏載；底部和兩側均采用滾輪導向，確保了機構運行時，整體平穩、不易磨損、使用壽命長（見圖4-11）。
圖4-11推鏟機構
4.3液壓部分
液壓係統是整個係統的動力源，驅動各機構穩定運行。其主要由液壓泵站（含驅動電機、液壓油泵、液壓油箱、過濾器、壓力表、溫度液位表、溢流閥等）、各類液壓閥（電磁閥、插裝閥、疊加閥、手動閥等）、液壓管路（含鋼管、軟管及管接頭）、多種液壓油缸及相關輔件構成。

4.3.1 液壓原理
液壓泵站電機帶動油泵旋轉，泵從油箱中吸油後將液壓油通過集成塊(或閥組)，通過液壓閥，實現方向、壓力、流量調節後，再經外接管路，傳輸到液壓機械的油缸中，從而**液壓缸方向的變換、力量的大小及速度的快慢的調節。

4.3.2性能特點
垂直式垃圾壓縮站的液壓係統采用開式係統，電機功率為18.5kW（380V/50Hz），係統的**壓力可達21MPa。液壓油箱采用4mm厚鋼板焊接成型，並設有維修孔，維修方便。油箱采用**的表麵處理工藝和塗裝工藝，保證了油箱良好的防腐性能和散熱性。係統回油過濾精度達到10μm，液壓油的清潔度可達到ISO4406標準18/15級。液壓係統中的泵、閥、缸、管接頭等關鍵元器件均采用國內外知名品牌，密封件均采用原裝進口件；液壓站與垃圾箱體等運動機構分開布局，僅通過管路連接，便於液壓站及其他運動機構維護和檢修。整個係統動力充沛、運行穩定、安全可靠、節能環保（見圖4-12∽圖4-13）。

4.4**部分
**係統通過人工或自動操作**各個係統按規定程序運行。它主要由電控櫃（含電器櫃、直流電源、空氣開關、按鈕、指示燈、PLC、繼電器、接觸器、蜂鳴器等）、電源及信號電纜、傳感器及電器輔件等構成。電器原件均采用國內外知名品牌，

**可靠度高。
4.4.1 **原理
**係統是垃圾壓縮站專用智能**係統，采用可編程**器（PLC）程序**，係統設定了基本工作程序和自動工作程序及聯鎖裝置，即簡化了操作又可避免因誤操作而損壞設備。**係統的主要元件集中在主電控櫃內，通過操作麵板上的開關、按鈕，將操作指令信號以編碼的方式發送給PLC；PLC根據接受的操作指令按照預先編製好的程序傳達給對應的執行元件（電機、電磁閥、指示燈）；PLC還可根據安裝在設備上的傳感器（行程開關、接觸傳感器等）反饋的信號按預定程序自動做出反應。該係統標準配置采用手動**係統，根據客戶的不同需求可選配無線遙控、線控或自動**係統。
4.4.2 性能特點
垂直式垃圾壓縮站電控櫃具有過載、短路、缺相保護等保護功能；電控櫃台麵及主體具有防火阻燃、通風散熱及防水抗腐蝕性能；操作麵板布局合理，符合安全規範以及人體工程學；線束層次分明，整齊美觀；關鍵元件均為國內外知名品牌；係統急停裝置、自動互鎖裝置和報**裝置,可避免誤操作，確保在緊急條件下操作人員的人身安全；為防止雷擊損傷電控元件，電控箱有效接地（見圖4-14）。
圖4-14**係統
4.5汙水排放係統
汙水排放係統收集站內汙水，送**市政汙水係統，以保證站內衛生清潔，減少蚊蟲滋生；其主要由集水盒、排汙溝、排汙管、汙水井、沉澱井、汙水泵、濾網和液位
計等構成。
4.5.1 工作原理
汙水排放係統**先通過垃圾箱底部和側部集水盒收集垃圾壓縮過程中的汙水；收集的汙水流入地坑的預埋管（汙水溝）中，再經排汙管（汙水溝）流入沉澱井，經沉澱過濾後進入汙水井，潛汙泵將汙水井的汙水排入市政汙水管網。
4.5.2性能特點
垂直式垃圾壓縮站具有成熟的汙水排放係統；汙水的收集排放過程在封閉的係統中進行，有效的保證了站內的衛生清潔，減少了站內異味和蚊蟲滋生；地坑設計有凸台，四周設有排水溝，箱體不與殘留汙水接觸，提高了箱體防腐性能。根據客戶需求可配備地坑清洗係統，從而進一步提高站內排汙效果。

4.6其他係統部分
垂直式垃圾壓縮站配套係統有：地坑清洗係統、噴霧降塵係統及噴霧除臭係統，可供客戶根據其實際需求選配。

4.6.1地坑清洗係統（選配）
地坑清洗係統是對地坑及集水盒進行自來水衝洗以保證地坑及設備的清潔，其主要由：電機、水泵、管路、噴嘴等組成。
地坑清洗係統是利用電機和水泵將自來水加壓；加壓的自來水通過管路及噴嘴形成噴射狀高壓水流，將散落在地坑內部的垃圾以及汙水中的沉積物衝刷到排汙係統中去，從而減少人為清理和清掃的時間，保持站內衛生清潔，同時確保汙水排放的順暢。
地坑清洗係統在卸料時自動清洗地坑底麵，具有衝洗壓力高、衝洗幹淨、用水量少等特點。

4.6.2噴霧降塵係統（選配）
噴霧降塵係統是將水分散成霧滴噴向垃圾投料口，從而抑製傾倒垃圾時產生的垃圾揚塵。其主要由：管路、霧化噴嘴、水閥等構成。
噴霧降塵係統就是通過布置在垃圾投料口的噴嘴，從不同的方向進行噴霧，利用噴霧產生微粒噴灑到空氣中，迅速吸附空氣中各種灰塵顆粒，形成控塵降塵有良好的效果。
噴霧降塵係統采用市政自來水供水，取水方便；標配水閥手動**，操作簡單、節水節能；係統結構簡單、運行穩定、維修方便；係統運行時降塵效果良好、使用和維護成本低。
4.6.3噴霧除臭係統（選配）
噴淋除臭係統由箱櫃、高壓泵、自動配比泵、自動**係統、高壓管路和高壓噴嘴等組成。
噴淋除臭係統由專用高壓噴嘴能噴出小於0.01mm左右的微細除臭粒子，使整個汙染或臭氣區域被水霧覆蓋，通過水霧中含有的活性微生物作用可有效的降解空氣中的硫化氫、氨氣和甲硫醇等臭味氣體，將汙染物質分解、乳化。並促進氧化而達到長期穩定脫臭的目的。
噴淋除臭係統采用高壓泵，耗電量低、節能環保；每秒能產生50億個霧滴，霧滴的直徑僅為1~10um，除臭效果好；水源精細過濾、主要部件采用國產優質或國外原裝進口、噴霧時間及間隔時間可調節，係統運行穩定可靠；噴霧量大，可滿足不同麵積垃圾站的使用需求；同時可以配合殺菌消毒液使用。
該係統的**係統包含PLC、觸摸顯示器、繼電器和電磁閥等元器件；可根據實
際情況，可調整運行時間、運行間隔時間和對係統狀態進行檢測。整套係統運行費用省，占地麵積小，安裝運行方便。

五、建站常規配置
垂直式垃圾壓縮站按照一站一機的配置，適合於日處理垃圾量60~100噸/天的區域，同時根據當地實際情況也可以選擇一站兩機或一站多機的配置（常規配置僅指一站一機建站的配置方式）。
5.1一站一機建站配置
一站一機建站的配置方式主要包含：地埋式垃圾壓縮站設備部分、土建部分及配套**。以下為一站一機建站的配置一覽表（見表5-1）。
表5-1一站一機建站配置一覽表
項目 數量 單位 備注
垂直式垃圾壓縮站設備部分 機架 1 套/站 -
垃圾箱總成 1 套/站 -
壓縮機構 1 套/站 -
閘門機構 1 套/站 -
推鏟機構 1 套/站 -
液壓係統 1 套/站 -
**係統 1 套/站 -
附件總成 1 套/站 含預埋件
汙水排放係統 1 套/站 -
噴霧降塵係統 1 套/站 選配
噴霧除臭係統 1 套/站 選配
地坑清洗係統 1 套/站 選配
土建部分 地坑 ≥17 m2 用戶自建
站房 1 套/站 用戶自建
轉運場地占地麵積 ≥84 m2 用戶自建
建站占地麵積 ≥43 m2 參考
配套** 壓縮式對接垃圾車 1 台 用戶選配（1台/站或1台/多站）
機動三輪車 若幹 台 用戶選配
人力三輪車 若幹 台 用戶選配
5.2一站一機建站平麵布置圖
設備建站包含設備平麵布置圖及平麵施工圖（以ZYC8-A為例）。實際的平麵布置形式可根據實際情況、及使用要求量身製定（見圖5-1∽圖5-2）。

5.3建站說明（以ZYC8-A為例）
1、站房進深≥9500、開間≥8000，站房淨高≥7000，門洞高≥5000，門洞寬≥4000；
2、汙水排水位置視現場條件定；
3、設備用電電源：380V（5線）、40A、電源功率32kW；
4、地坑底麵承載力特征值≥150KPa；四立柱預埋件承載力≥120t拉應力；
5、站房前**少有9米的車輛中轉空間。

六、建站注意事項（以ZYC8-A為例）
1、總水電要求：380V/35KW，常規生活用水，進水管**小為1寸；
2、沉澱井、汙水井的位置由施工方確認：為便於清淤，建議將其置於室外，如果直接排放需要建設三級沉澱處理池，但**不要建在設備正前方；
3、建築物內空高度不小於7米；轉運車入口大門內空淨高不小於5米，寬度不小於4米，且門**與壓縮設備**線保持一致；
4、地坑底麵承載力特征值≥150KPa；
5、壓縮站排出的汙水排向城市排汙管道；
6、地溝蓋板用戶自理，要求采用封閉形式蓋板，蓋板采用高強度蓋板，滿足收集車及轉運車行駛；
7、配套的壓縮式對接垃圾**小轉彎直徑為16米，垃圾站前方應考慮留有車輛轉運的場地，場地需要進行相應硬化處理；
8、垃圾箱總成需要放置地平麵以下，必須保證圖示地坑處可下挖，下挖深度大於2米；
9、底坑內部如需要貼瓷磚，裝模時需預留貼瓷磚厚度，圖紙為**終成型尺寸；
10、我公司提供相關土建圖紙僅為推介方案使用，建站土建圖紙需要相關資質企業出具，圖紙設計時需與我公司設計人員溝通確定；
11、以上僅給出設備安裝要求的房屋結構，設計方可根據周邊情況設計員工休息室、洗手間等**。
